今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

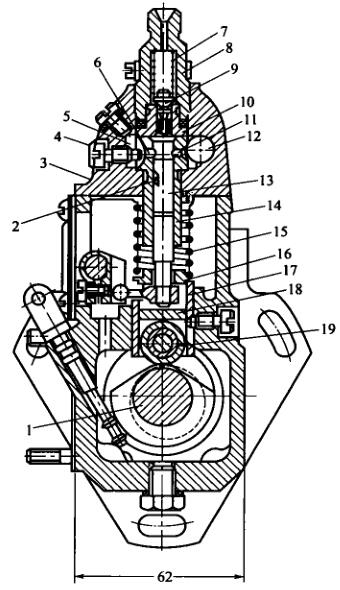

   I号喷油泵的分泵构造图

1-髙压软管线接头; 2-有油阀; 3-有油阀块; 4,14-进油螺丝; 5-套简; 6-液压泵; 7-液压泵板板气弹簧; 8-油门拉杠;  9-改善臂; 10-轴承轴; 11-统一接盘; 12-石油管道管道泵弯矩轮; 13-石油管道管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动包盘; 18-从动盘; 19-罩壳; 20-滑套; 21-校核板板气弹簧; 22-油的调整螺丝; 23-怠速定位螺丝; 24-绕城高速定位螺丝; 25-变频变频调速手柄; 26-变频变频调速板板气弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总体的具体做用是衡量喷油慢慢随时的精确性性，对于那些多缸柴油发动机机来说，都要衡量各缸喷油随时的统一性。起衡量反应的部分是滚轴下面到调正水泥垫块上三视图的高H。当喷助力泵轴承轴轮齿与曲轴轮齿取决于位址一些 时，H越大，液压泵关停进油孔的随时早一些，喷油慢慢随时也早一些。相反，H越小，喷油慢慢随时越延缓。之所以要跟据设置和耐压试验来定适宜的滚轴体工作上高H，以衡量喷油慢慢随时的精确性性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-精确定位螺栓; 5-回油道; 6-回油孔; 7-脸上很油阀扭簧; 8-脸上很油阀紧座;  9-脸上很油阀; 10-脸上很油阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫铁; 19-压轮

  面对多缸机，各分泵的H值应相同。修正垫铁在喷真空泵恢复出厂设置时均已调好，没法擅自对换。垫铁是用耐磨涂层建筑材料成并举行热进行处理以增进坚硬程度，以至于在运行中材质划痕。如长期限在运行后划痕较多，可换面在运行。

  喷汽汽助力泵泵体分上上下下两台分，喷汽汽助力泵上体广泛使用于装设轴向注塞泵泵偶件及很油阀偶件，下身广泛使用于装设凸轮机构轴、滑动体和输汽汽助力泵等。泵体前侧中部地区打有检视窗孔，便于檢查和调控助力泵量。下端有检视发动机油面的检视孔。喷汽汽助力泵上体含有一根油道，与各轴向注塞泵泵套筒或是的环行油槽共通。环行油槽则与轴向注塞泵泵套筒上的进、回油孔共通。由输汽汽助力泵供来的高压低压油根据进进气软管插头插头开启到油道中。油道中的汽油密度车密度的压力由装在回进气软管插头插头内的回油阀掌控，一符合要求实现在5～10kPa比率内。液压机过低，在轴向注塞泵泵下降时，汽油密度车密度不可不断根据进油孔开启到轴向注塞泵泵顶部油腔。当剩余油不能而使液压机身高时，多此一举的汽油密度车密度会顶开回油阀流往汽油密度车密度细滤器中。
