580KW静音火力发调速交流信息电动机并机柜电路电气开关图工作原理：由充能器AC220V/DC24V，提供数据火力发调速交流信息电动机把握器运用传输电源线DC24V。火力发调速交流信息电动机开始后由KA5交流信息220V正中间中间继电器开关元件传输某个开始数据信息。静音火力发调速交流信息电动机把握器在数据信息操纵回路把火力发调速交流信息电动机的交流电、电阻，频繁 ，转动速度等火力发调速交流信息电动机的不同的数据数据信息上报到把握器，由把握器传出去信息。   当汽油发电厂站机运行后，把电送至按钮柜上边的主母排。设定器借助操作系统的追踪提高相应必备条件运行汽柴油设定，起步设定，借助DC24V继物品内容输入输送数据。发电厂站机设定器借助电阻电流监测技术技术漏电启闭，监测技术技术到符合高压运行电阻电流，设定器借助KA3继物品内容输入输送分闸数据，合上主按钮断路，高压分闸后分闸的报警灯亮。当设定操作系统的是需要分闸的的时候，借助KA6分闸继物品内容输入输送分闸数据，主按钮高压分闸，高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主旋转开关柜
序号顺序	简称	年纪年纪	计量单位	比例	厂家代理商
1	全面、万能式眼镜框架万能断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发交流电动空调机组抑制器	HGM9510	只	2	众智
3	整流电源开关模块图片	BAC06A	只	2	众智
4	小规模期间接触器广西顶博发电机组制造	HH52P    DC24V	只	8	正泰
5	全自动两边继电	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	数字警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	跨接铜排	TMY-60*6	米	2	国优
13	隔绝子	一个圆形，粉红色，M10	只	12	海坦
14	装修辅材		台	2	国优

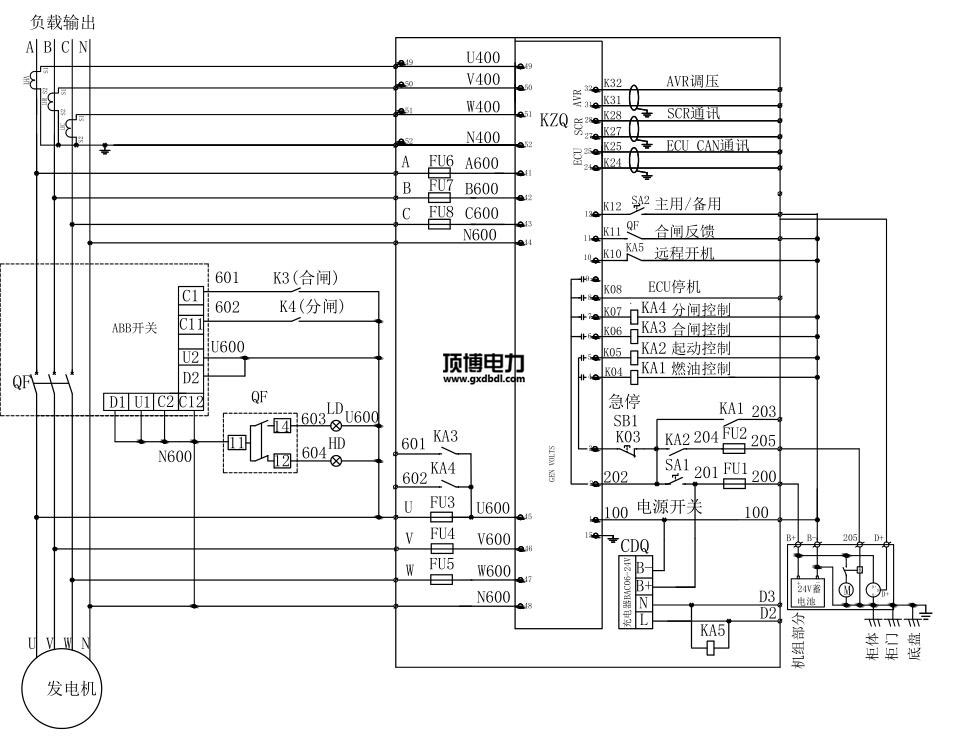

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.xajinhuidp.com
