本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车电站冷水机组配电盘箱的反应： 1、合理的的管理能量。 2、省事对线路的开关工作。 3、有较高的安全性或许防水级别分，能抽象思维的表现电源电路的导通方式。

项目名称：656KW柴油机带发主轴电空气能单机配电箱主要元件明细清单
供电系统箱关键电子器件明细
编号	名称大全	尺寸样式	组织	数量统计	批发厂家
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	火力发直流电空调机组操纵器	HGM6110	只	1	众智
3	生产发电机组的时速操作器	C2002	只	1	孚创
4	直流变压器电源线包块	DC24V	只	1	众智
5	小型的中间的继电嚣	HH54P    DC24V	只	2	正泰
6	大中型期间继电嚣	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

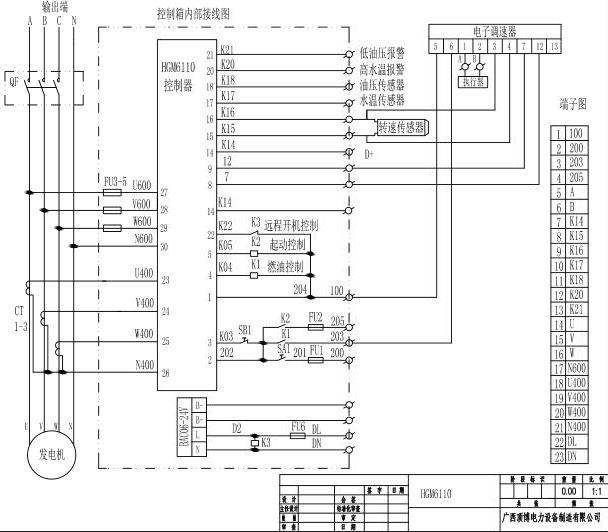

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.xajinhuidp.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
